Теплоутилизатор FRIVENT-Крышная установка
Для работы в режиме притока и вытяжки с утилизацией тепла, смешением / рециркуляцией и подогревом приточного воздуха (исполнения 2 и 3).
Погодостойкий, двухслойный корпус из оцинкованной с обеих сторон стали с проложенной негорючей изоляцией толщиной 50 мм, с интегрированными рамами для избежания мостиков холода, ревизионные дверцы с внутренними герметичными рамами, настраиваемыми шарнирами и замками.
Погодостойкая решетка для забора наружного воздуха сбоку, погодостойкая решетка для удаляемого воздуха с торца. Подключение приточного и вытяжного воздуха снизу, ремонтный выключатель смонтирован внутри установки.
Встроенный вентилятор-теплоутилизатор FRIVENT, смонтированный на виброизоляторах, с необслуживаемым, регулируемым двигателем с внешним ротором и защитой термоконтактами, с установленным статически и динамически сбалансированным рабочим колесом, установленным теплообменным кольцом и съемной для летнего режима работы разделительной перегородкой.
Исполнение 1:
Для работы в режиме притока и вытяжки с утилизацией тепла, со встроенными клапанами для наружного и удаляемого воздуха, для избежания выхолаживания в отключенном состоянии.
Исполнение 2:
Для работы в режиме притока, вытяжки, рециркуляции и смешения с утилизацией тепла, фильтрованием и подогревом приточного воздуха.
Секция фильтра-смесительной камеры с клапанами наружного, удаляемого и рециркуляционного воздуха. Карманный фильтр наружного воздуха класса EU-4, нагреватель в Сu/Al-исполнении, подключение теплоносителя внутри снизу.
Исполнение 3:
Для работы в режиме притока, вытяжки, рециркуляции и смешения с утилизацией тепла, фильтрованием и подогревом приточного воздуха.
Секция фильтра-смесительной камеры с клапанами наружного, удаляемого и рециркуляционного воздуха. Карманный фильтр наружного воздуха класса EU-4, нагреватель в Сu/Al-исполнении, подключение теплоносителя внутри снизу.
Встроенный вентилятор байпаса и клапаны для обвода теплоутилизатора в летнем режиме работы, для установок обслуживающих помещения с большими тепловыделениями.
Принадлежности:
Крышный цоколь для плоской кровли, из нержавеющей стали с подключениями проточного и вытяжного воздуха снизу. (специальные исполнения по заказу).
Внутренний блок:
Внутренний блок для подачи приточного и забора вытяжного воздуха, самостоятельный корпус со встроенным нагревателем, охладителем (стандартное исполнение Сu/Al, стальное , оцинкованное исполнение по запросу), приточный элемент (Rotavent или спиральная решетка), вытяжная решетка, или подключение воздуховодов.

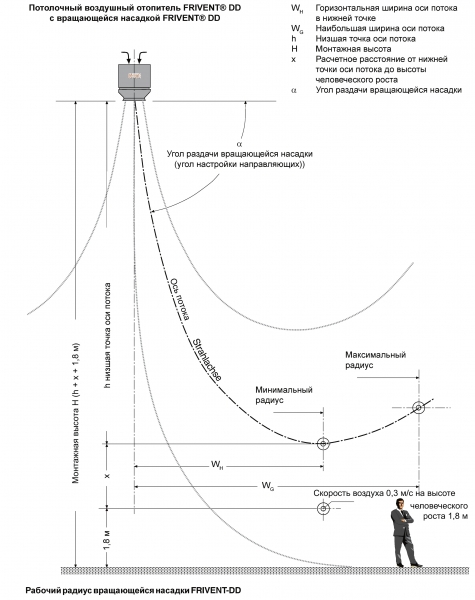

Внутренний блок с насадкой Rotavent :
Для цехов высотой от 4,5 м до 30 м, для надежной подачи воздуха на большую поверхность и без сквозняков, с регулируемой вращающейся решеткой обеспечивающей плоский вращающийся поток воздуха для постоянного перемешивания воздуха в цехе и избежания мертвых зон между ригелями и станками, уменьшения разницы температур у пола и потолка от 0,3 до 0,5 °С на каждый метр высоты. С помощью изменения числа оборотов решетки между ~ 1/2 и 4 оборотами в минуту в рабчей зоне ~ 1,5 м над полом поддерживается постоянная скорость воздуха менее 0,5 м/с при перегреве приточного воздуха на ~ 1,5 — 2 °C относительно температуры воздуха в помещении, что позволяет избежать сквозняка.
Благодаря большой поверхности воздушного потока на одинаковые цеха требуется меньшее количество установок Rotavent по сравнению с конвекционными потолочными воздухонагревателями.
