Диаграммы подбора потолочных отопителей

Диаграммы подбора потолочных отопителей

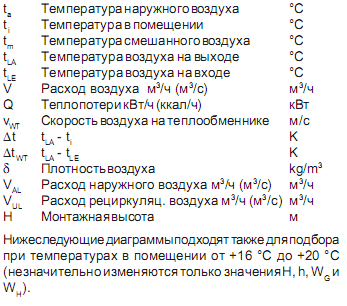

Рекомендации по подбору для температуры в помещении +18 °C

После расчета тепловых потерь по существующим нормам и определения объема помещения определяется расход воздуха. Мы рекомендуем принять 4-х кратный воздухообмен, но не менее 3-х кратного воздухообмена в час. Площадь цеха разделяется на максимально квадратные зоны, при этом разница сторон в несколько метров может быть оставлена без внимания. Чем больше зоны, тем меньше установок. Количество зон определяет количество установок FRIVENT DD. С досточной точностью температура приточного воздуха (tLA) и разница температур (?t) могут быть определены по следующим формулам:



По расчитанным значениям расхода воздуха и ?t определяется правильный размер вращающейся насадки, а с помощью диаграммы по заданным величинам высоты цеха 1 м = монтажной высоте H и рабочему радиусу определяется угол подачи воздуха (α) вращающейся насадки  FRIVENT DD®, или, при очень большой высоте цеха, определяется монтажная высота. Количество рядов теплообменника определяется по значениям:

Температуры воздуха на входе tLE при рециркуляции  =  температуре в помещении, при части наружного  = температуре смешения tm, нагрева воздуха ?tWT, скорости в сечении vWT:



Приблизительное определение температуры воздуха после смешения :



При этом необходимо также обратить внимание, что расход воздуха выбран достаточно большим, чтобы температура приточного воздуха не была слишком высока. Температура приточного воздуха должна быть лишь немного выше температуры в помещении (примерно 20 K).

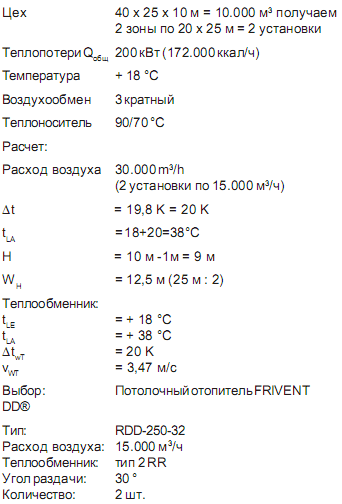

Пример подбора:
