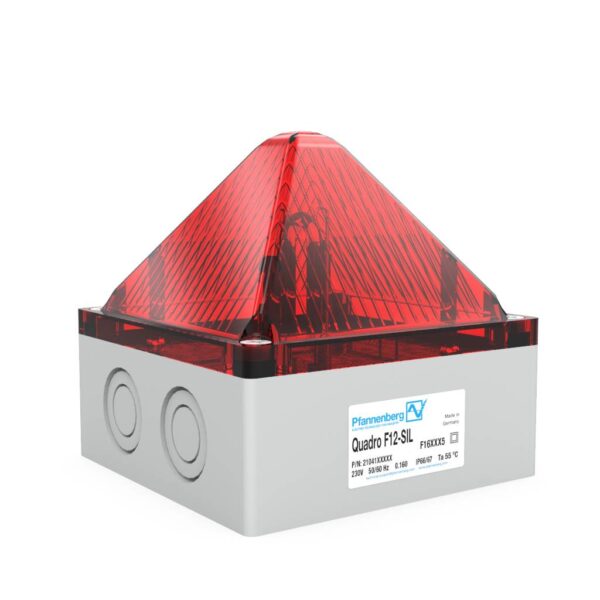

Проблесковая лампа 10 Дж

Комплексная безопасность в прочном Quadro-корпусе

  • сигнализация об опасных ситуациях в системах безопасности, например:
    • предупреждение об утечке жидкости / газа
    • высокое давление / переполнение
    • предупреждение о запуске
    • отключении сигнализации
    • предупреждение о задержке остановки машины
  • регулярная проверка устройства обеспечена посредством встроенного самоконтроля согласно нормативным требованиям
  • сигнальное устройство может быть встроено в систему безопасности (SIS) до SIL 2

Техническая информация

Подробная информация о Pfannenberg 3D

Объем зоны покрытия световой сигнализации (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

зеленый

янтарный

синий

прозрачный

Технические характеристики

Электрические данные Quadro F12-SIL
Рабочее напряжение 230 В AC 115 В AC 24 В DC
Рабочая частота 50/60 Гц 50/60 Гц
Диапазон рабочего напряжения 195–253 В 95–127 В 18–30 В
Номинальное энергопотребление вспышка 250 мA 350 мA 700 мA
канал диагностики 100 мA 100 мA 65 мA
Контакт об ошибке версия контакта положительно управляемый контакт (1x НЗ, 1x НО)
ток переключения макс. 6 A
напряжение переключения макс. 250 В AC
макс. коммутируемая мощность 1500 ВA
рекомендуемая минимальная нагрузка >50 мВт

Вы можете выбрать линзы следующих цветов: прозрачный, белый, желтый, янтарный, красный, зеленый, синий.

Дополнительная техническая информация доступна на этой странице в разделе загрузок.

Для того, чтобы сделать процесс заказа максимально простым, пожалуйста, обратите внимание на заказные номера.

Загрузки

Описание Тип Размер
Manual QUADRO F12 SIL PDF 840 KB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 270 KB  ЗАГРУЗИТЬ

Сертификат SIL

  • английский
PDF 360 KB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 160 KB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 170 KB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 160 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • немецкий
  • английский
PDF 74 KB  ЗАГРУЗИТЬ

Сертификат EAC

  • русский
PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Подробности заказа Quadro F12-SIL
Цвет линзы Рабочее напряжение 230 В AC 115 В AC 24 В DC
желтый Заказной номер 21041103601 21041163601 21041803601
янтарный Заказной номер 21041104601 21041164601 21041804601
красный Заказной номер 21041105601 21041165601 21041805601
