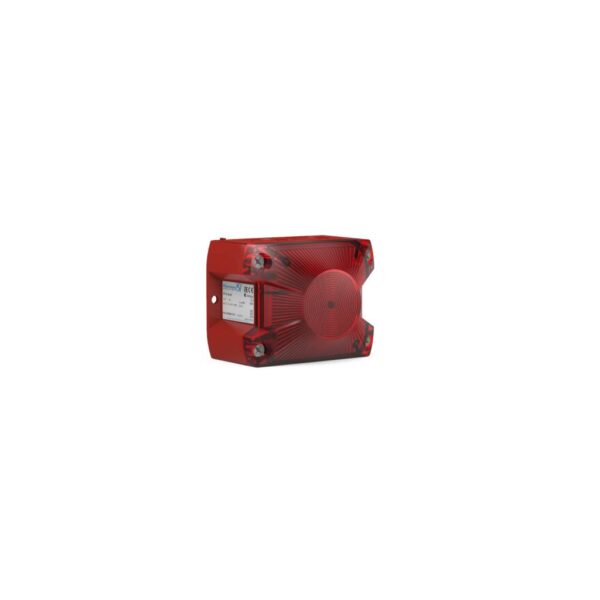

Компактная проблесковая лампа PYRA® 5 Дж

Компактная проблесковая лампа подходит для множества применений, а также легко и безопасно монтируется

  • варианты установки: с помощью монтажных проушин или внутренних отверстий
  • простое электрическое соединение в нижней части корпуса
  • ударопрочная линза
  • подходит для монтажа на панель
  • цвета корпуса: красный, серый или белый
  • модуль плавного пуска для уменьшения пускового тока доступен опционально

Техническая информация

Подробная информация о Pfannenberg 3D

Объем зоны покрытия

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

зеленый

янтарный

синий

прозрачный

Технические характеристики

Электрические данные AC PY X-S-05
Рабочее напряжение 230 В AC 115 В AC 24 В AC
Рабочая частота 50/60 Гц 50/60 Гц 50/60 Гц
Диапазон рабочего напряжения 184–253 В 92–127 В 18–30 В
Номинальное энергопотребление 55 мА 100 мА 800 мА
Электрические данные DC PY X-S-05
Рабочее напряжение 48 В DC 24 В DC 12 В DC
Диапазон рабочего напряжения 40–60 В 18–30 В 12–15 В
Номинальное энергопотребление 170 мА 300 мА 600 мА

Загрузки

Описание Тип Размер
Quick Guide PY X-S-05 PDF 400 KB  DOWNLOAD
MANUAL PY X-S-05 PDF 1,4 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре
  • русский
 PDF 530 KB  ЗАГРУЗИТЬ

Чертежи (DWG)
  • немецкий
  • английский
 DWG 1,1 MB  ЗАГРУЗИТЬ

Декларация рабочих характеристик
  • английский
  • немецкий
 PDF 86 KB  ЗАГРУЗИТЬ

Сертификат VdS белый, желтый, янтарный, зеленый, синий
  • английский
  • немецкий
 PDF 2,5 MB  ЗАГРУЗИТЬ

Поддержка планирования
  • английский
 PDF 1,3 MB  ЗАГРУЗИТЬ

Сертификат соответствия
  • немецкий
  • английский
 PDF 61 KB  ЗАГРУЗИТЬ

3D-модель (IGS)
  • английский
 ZIP 800 KB  ЗАГРУЗИТЬ

3D-модель (SAT)
  • английский
 ZIP 400 KB  ЗАГРУЗИТЬ

3D-модель (STEP)
  • английский
 ZIP 330 KB  ЗАГРУЗИТЬ

Сертификат EN54-23
  • английский
 PDF 69 KB  ЗАГРУЗИТЬ

Сертификат VdS красный, прозрачный
  • английский
 PDF 550 KB  ЗАГРУЗИТЬ

Сертификат UL
  • английский
 PDF 150 KB  ЗАГРУЗИТЬ

Сертификат GL
  • английский
 PDF 78 KB  ЗАГРУЗИТЬ

Сертификат EAC
  • русский
 PDF 1,3 MB  ЗАГРУЗИТЬ

Сертификат CNBOP
  • английский
 PDF 1,7 MB  ЗАГРУЗИТЬ

Информация о заказе

Информация для заказа корпус красный PY X-S-05
Цвет линзы Рабочее напряжение 230 В AC 115 В AC 24 В DC
прозрачный Заказной номер 21510101000 21510151000 21510801000 *
желтый Заказной номер 21510103000 21510153000 21510803000
янтарный Заказной номер 21510104000 21510154000 21510804000
красный Заказной номер 21510105000 21510155000 21510805000 *
Информация для заказа корпус серый PY X-S-05
Цвет линзы Рабочее напряжение 230 В AC 115 В AC 24 В DC
прозрачный Заказной номер 21510101055 21510151055 21510801055 *
желтый Заказной номер 21510103055 21510153055 21510803055
янтарный Заказной номер 21510104055 21510154055 21510804055
красный Заказной номер 21510105055 21510155055 21510805055 *

* Устройства с допуском EN 54-23

Заказные номера для других цветов линз и напряжений доступны по запросу.
