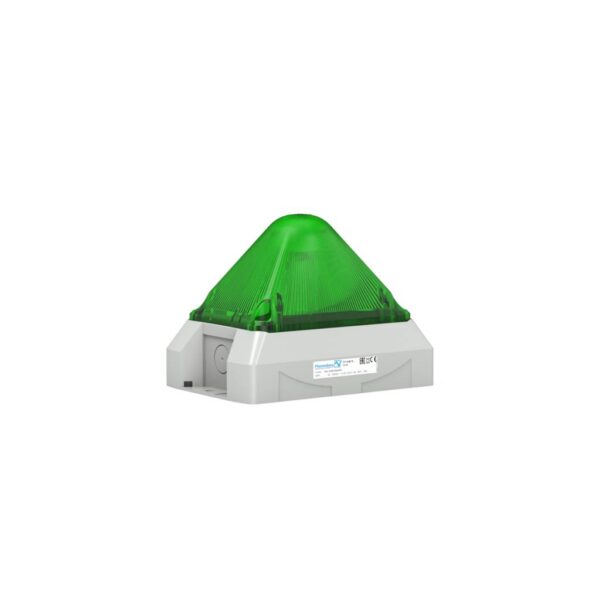

Проблесковые лампы PYRA® 5 Дж
  • безопасность – неправильный монтаж невозможен
  • простота – сокращение времени монтажа
  • экономичность – максимальная дальность передачи сигналов посредством применения эффективной технологии «ксенон»
  • варианты крепления посредством монтажных проушин или внутренних отверстий
  • выбор четырех различных частот вспышек с помощью DIP-переключателя
  • также подходит для монтажа в панель
  • электронная регулировка постоянства потребляемого тока при 24 В AC/DC во избежание колебания нагрузки
  • встроенное ограничение пускового тока и распознавание низкого напряжения (опция)
  • проблесковые лампы могут работать синхронно

Техническая информация

Подробная информация о Pfannenberg 3D

Объем зоны покрытия световой сигнализации (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

янтарный

прозрачный

Технические характеристики

Электрические данные PY X-M-05
Рабочее напряжение 230 В AC 115 В AC 24 В AC/DC
Рабочая частота 50/60 Гц 50/60 Гц 50/60 Гц / DC
Диапазон рабочего напряжения 187–255 В 90–135 В AC: 18–30 В
DC: 10–60 В
Номинальное потребление
тока при 1 Гц
60 мA 110 мA AC: 600 мA
DC: 280 мA при 24 В
Загрузки
Описание Тип Размер
MANUAL PY X-M(A)-05/10 PDF 1,9 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 1,5 MB  ЗАГРУЗИТЬ

Сертификат VdS

  • немецкий
  • английский
PDF 660 KB  ЗАГРУЗИТЬ

Сертификат VdS white, yellow, amber, green, blue

  • английский
  • немецкий
PDF 2,5 MB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 1,0 MB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 1,2 MB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 1,0 MB  ЗАГРУЗИТЬ

Поддержка планирования

  • английский
PDF 840 KB  ЗАГРУЗИТЬ

Декларация о производительности

  • английский
  • немецкий
PDF 86 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • английский
  • немецкий
PDF 61 KB  ЗАГРУЗИТЬ

Сертификат EN54-23

  • английский
PDF 340 KB  ЗАГРУЗИТЬ

Сертификат UL

  • английский
PDF 380 KB  ЗАГРУЗИТЬ

Сертификат EAC

  • русский
PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Информация для заказа корпус красный PY X-M-05 PY X-M-05-SSM (EN 54-23)
Цвет линзы Рабочее напряжение 230 В AC 115 В AC 24 В AC/DC 24 B DC
прозрачный Заказной номер 21550101000 21550151000 21550811000 21550801005
желтый Заказной номер 21550103000 21550153000 21550813000
оранжевый Заказной номер 21550104000 21550154000 21550814000
красный Заказной номер 21550105000 21550155000 21550815000 21550805005
Информация для заказа корпус серый PY X-M-05 PY X-M-05 SSM (EN 54-23)
Цвет линзы Рабочее напряжение 230 В AC 115 В AC 24 В AC/DC 24 В DC
прозрачный Заказной номер 21550101055 21550151055 21550811055 21550801061
желтый Заказной номер 21550103055 21550153055 21550813055
оранжевый Заказной номер 21550104055 21550154055 21550814055
красный Заказной номер 21550105055 21550155055 21550815055 21550805061
