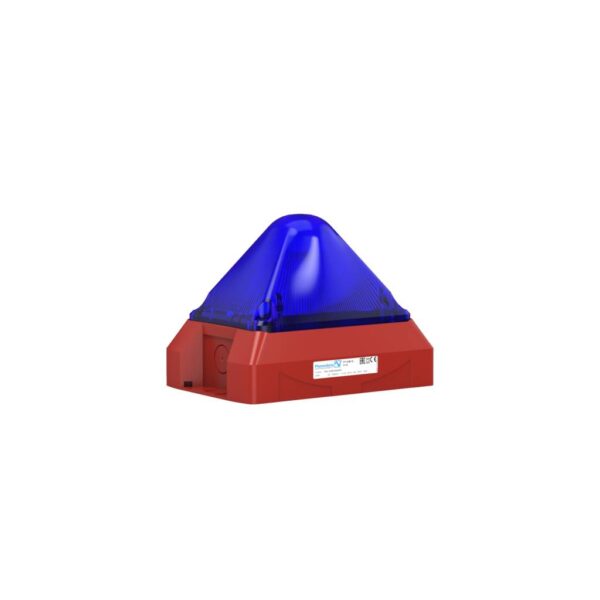

Мощная проблесковая лампа PYRA® с 15 Дж в экстремально прочном корпусе для любого наружного и внутреннего применения с IP 66 и IK08
  • Огромная визуальная зона трехмерного покрытия, более чем в два раза сильнее по сравнению с мигающим светом в 10 Дж
  • Простой и безопасный монтаж для безотказной установки в кратчайшие сроки
  • Сертификаты: EAC, UL или VdS, EN54-23 сертифицированы для любых рынков, включая применения в пожарной сигнализации
  • Выбираемая частота вспышки и синхронизированная вспышка
  • Опция: внешнее управление вспышкой

Техническая информация

Подробная информация о Pfannenberg 3D

Объем зоны покрытия световой сигнализации (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

зеленый

янтарный

синий

прозрачный

Технические характеристики

Электрические данные PY X-L-15 PY X-L-15-CPR
Номинальное напряжение 230 В 24 В 24 В
Номинальная частота AC 50/60 Гц DC DC
Рабочий диапазон напряжения 187–255 В 19,2–28,8 В 19,2–28,8 В
Номинальное
потребление тока @ 1 Hz		 150 мА 540 мА 700 мА

Загрузки

Описание Тип Размер
MANUAL PY X-L(A)-15 PDF 4,0 MB  DOWNLOAD
MANUAL PY X-L-15 CPR PDF 1,1 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре
  • английский
 PDF 140 KB  ЗАГРУЗИТЬ

Поддержка планирования (CPR/EN54-23)
  • английский
 PDF 440 KB  ЗАГРУЗИТЬ

Сертификат VdS прозрачный, красный (CPR)
  • английский
  • немецкий
 PDF 520 KB  ЗАГРУЗИТЬ

Сертификат VdS белый, желтый, янтарный, зеленый, синий (CPR)
  • английский
  • немецкий
 PDF 400 KB  ЗАГРУЗИТЬ

3D-модель (IGS)

 ZIP 1,1 MB  ЗАГРУЗИТЬ

3D-модель (SAT)

 ZIP 1,4 MB  ЗАГРУЗИТЬ

3D-модель (STEP)

 ZIP 1,3 MB  ЗАГРУЗИТЬ

Чертежи (DWG)
  • немецкий
 ZIP 160 KB  ЗАГРУЗИТЬ

Чертежи (DXF)
  • немецкий
 ZIP 180 KB  ЗАГРУЗИТЬ

Декларация о производительности (CPR)
  • английский
  • немецкий
 PDF 86 KB  ЗАГРУЗИТЬ

Сертификат соответствия
  • английский
  • немецкий
 PDF 55 KB  ЗАГРУЗИТЬ

Сертификат EN 54-23(CPR)
  • английский
  • немецкий
 PDF 1,2 MB  ЗАГРУЗИТЬ

Сертификат UL PY X-L-15
  • английский
 PDF 180 KB  ЗАГРУЗИТЬ

Сертификат EAC
  • русский
 PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Информация для заказа красный корпус PY X-L-15 PY X-L-15-CPR
Цвет линзы Номинальное напряжение 230 В AC 24 В DC 24 В DC
прозрачный Заказной номер 21561801020
желтый Заказной номер 21561103000 21561803000 по запросу (VdS)
янтарный Заказной номер 21561104000 21561804000 по запросу (VdS)
красный Заказной номер 21561105000 21561805000 21561805020
Информация для заказа серый корпус PY X-L-15 PY X-L-15-CPR
Цвет линзы Номинальное напряжение 230 В AC 24 В DC 24 В DC
прозрачный Заказной номер по запросу
желтый Заказной номер 21561103055 21561803055 по запросу (VdS)
янтарный Заказной номер 21561104055 21561804055 по запросу (VdS)
красный Заказной номер 21561105055 21561805055 по запросу

Заказные номера для других цветов линз и напряжений доступны по запросу.
