PY L-S-TL

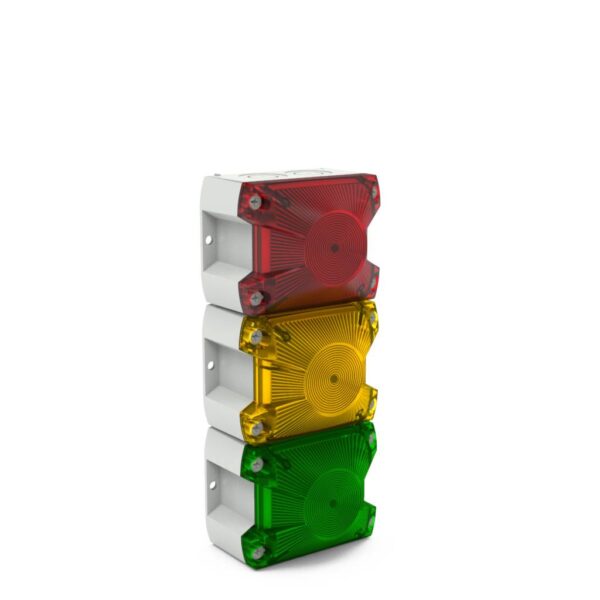

Компактные LED-светофоры PYRA^®®

Комбинируйте, как вам нужно! Компактные светодиодные светофоры PYRA^® могут быть поставлены как в полностью собранном виде, так и в виде световых модулей в соответствии с вашими потребностями. Вы можете выбрать двух- или трехмодульный светофор или комбинировать его со звуковым оповещателем PA1.

Возможность выбора комбинации — легко и универсально! Проектируйте светофор в соответствии с вашими требованиями. Предварительно собранный базовый корпус может быть скомбинирован со светодиодными модулями и дополнительным звуковым оповещателем.
Возможность самостоятельного выбора режима сигнализации— независимо от того, какой режим сигнализации вам нужен — выберите именно тот режим, который соответствует вашим требованиям:
- непрерывный свет (информация о состоянии или предупреждение)
- мигающий свет (очень эффективен для индикации постоянного предупреждения)
- режим вспышки (более высокая воспринимаемость при сигнале тревоги)
Выбираемая частота мигания и вспышки — возможность адаптации лампы ко всем вашим приложениям — выберите частоту, необходимую вашему устройству, и повысьте его эффективность.

Источник питания широкого диапазона напряжения — «Plug and play» — предназначен для соединения с различными напряжениями. Нет необходимости хранить на складе различные устройства — PYRA^® LED адаптируется к требованиям большинства машин и применений независимо от требуемого напряжения!

опционально с защитной сеткой

УКАЖИТЕ	ПРЕДУПРЕЖДЕНИЕ	ВНИМАНИЕ
красный	26,1 x 9,9 x 12,6	11,6 x 4,4 x 5,6	5,8 x 2,2 x 2,8
желтый	32,4 x 14 x 14,4	14,4 x 6,2 x 6,4	7,2 x 3,1 x 3,2
зеленый	27 x 9,9 x 9,9	12 x 4,4 x 4,4	6 x 2,2 x 2,2
янтарный	25,2 x 9,5 x 9	11,2 x 4,2 x 4	5,6 x 2,1 x 2
синий	10,8 x 4,5 x 9	4,8 x 2 x 4	2,4 x 1 x 2
прозрачный	35,1 x 14,9 x 14,2	15,6 x 6,6 x 6,4	7,8 x 3,3 x 3,2

Электрические данные	PY L-S-TL
Рабочее напряжение	115/230 В AC	24 В AC	12-48 В DC
Рабочая частота	50/60 Гц	50/60 Гц	—
Диапазон рабочего напряжения	90–265 В	21.6-26.4 В	10–60 В
Номинальное потребление тока (макс/стадийный)	36 мА @ 230 В AC	167 мА @ 24 В AC	120 мА @ 24 В DC

Электрические данные	PY L-S-TLA
Рабочее напряжение	230 В AC	12-48 В DC
Рабочая частота	50/60 Гц	—
Диапазон рабочего напряжения	95–253 В	10-57 В
Номинальное потребление тока (макс/стадийный)	36 мА @ 230 В AC	120 мА @ 24 В DC

Описание	Тип	Размер
QUICK GUIDE PY L-S-TL	PDF	1,0 MB	DOWNLOAD
MANUAL PY L-S-TL	PDF	2,2 MB	DOWNLOAD

Описание	язык	Тип	Размер	Загрузить
Product sheet	английский	PDF	700 KB	ЗАГРУЗИТЬ
3D-Модели PY TL-2 (IGS, SAT, STEP) 2 цвета, без звукоизлучателя	английский	ZIP	7,4 MB	ЗАГРУЗИТЬ
3D-Модели PY TL-3 (IGS, SAT, STEP) 3 цвета, без звукоизлучателя	английский	ZIP	8,6 MB	ЗАГРУЗИТЬ
3D-Модели PY TLA-3 (IGS, SAT, STEP) 2 цвета, 1 звукоизлучатель	английский	ZIP	8,6 MB	ЗАГРУЗИТЬ
3D-Модели PY TLA-4 (IGS, SAT, STEP) 3 цвета, 1 звукоизлучатель	английский	ZIP	10 MB	ЗАГРУЗИТЬ
Сертификат соответствия	немецкий английский	PDF	47 KB	ЗАГРУЗИТЬ
Сертификат EAC	русский	PDF	1,3 MB	ЗАГРУЗИТЬ
Сертификат UL	английский	PDF	150 KB	ЗАГРУЗИТЬ

PY L-S-TL

Техническая информация

Объем акустического покрытия (A x B x C в метрах)

Технические характеристики

Загрузки

Product sheet

3D-Модели PY TL-2 (IGS, SAT, STEP)

3D-Модели PY TL-3 (IGS, SAT, STEP)

3D-Модели PY TLA-3 (IGS, SAT, STEP)

3D-Модели PY TLA-4 (IGS, SAT, STEP)

Сертификат соответствия

Сертификат EAC

Сертификат UL

Информация о заказе

Вариант 1 — Полностью собранные светофоры

Вариант 2 — индивидуально собранный светофор со звуковым оповещателем или без него

Информация для заказа	PY L-TL (предварительно смонтированный базовый корпус серого цвета)
цвет линзы/оповещатель	Номинальное напряжение	115/230 В AC; 120 B DC	12-48 В DC
красный-зеленый	Заказной номер	21514642055	21514812055
красный-желтый-зеленый	Заказной номер	21514643055	21514813055

Информация для заказа	PY L-S-TL (предварительно смонтированный базовый корпус серого цвета) and PY-TL (светодиодный/звуковой модуль на выбор)
Шаг 1 — Пожалуйста, выберите базовый элемент с необходимым количеством секций:
Предварительно смонтированные корпуса	2-секции	3-секции	4-секции
Заказной номер	21514002055	21514003055	21514004055
Шаг 2 — Выберите световые и/или звуковые модули (выбирайте с тем же источником питания):
линза/оповещатель модули	Номинальное напряжение	115/230 В AC; 120 В DC	12-48 В DC
желтый	Заказной номер	21516643000	21516813000
красный	Заказной номер	21516645000	21516815000
зеленый	Заказной номер	21516646000	21516816000
оповещатель, серый	Заказной номер	21517100055 (230 В AC только)	21517810055
