Известно множество промышленных применений для сигнальных устройств, связанных с неблагоприятными внешними условиями и высокими требованиями безопасности, делающими необходимыми подачу акустических и световых сигналов. Например, когда сигналы должны быть видны с больших расстояний.
Связь с консультантом

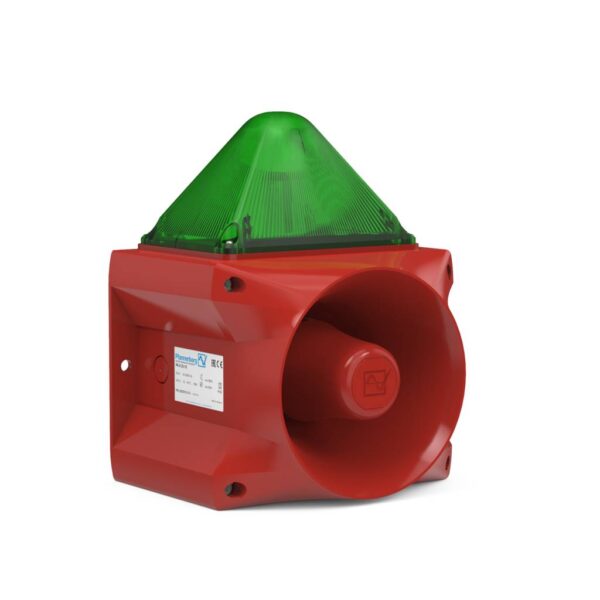

Комбинированные оповещатели PATROL макс. 122 дБ(A) / 10/15 Дж

PATROL – новое поколение комбинированных оповещателей. Инновации в трех направлениях:

  • безопасность: неправильный монтаж невозможен,
  • простота: сокращение времени монтажа,
  • экономичность: очень высокая эффективность и хорошая акустическая проницаемость звука значительно сокращают необходимое количество звуковых оповещателей
  • сирена и лампа соединены на фабрике
  • изменение силы света при изменении уровня звука

ВНИМАНИЕ! Расширенная гарантия на серии продукции PATROL и PYRA

10 лет гарантии при покупке продукции у официальных дистрибьюторов Pfannenberg и предоставлении счета-фактуры.

Техническая информация

Подробная информация о Pfannenberg 3D

PA X-20-10 – Объем зоны покрытия световой сигнализации (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

янтарный

синий

прозрачный

PA X-20-15 – Объем зоны покрытия световой сигнализации (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

янтарный

синий

прозрачный

Технические характеристики

Технические характеристики PA X 20-10 / 10 Дж
Номинальное напряжение 230 В AC 115 В AC 24 В DC
Номинальная частота 50/60 Гц 50/60 Гц
Рабочий диапазон 187–255 В 90–135 В 18–30 В
Номинальный ток 215–335 мА 340–560 мА 845–1430 мА
Технические характеристики PA X 20-15 / 15 Дж
Номинальное напряжение 230 В AC 115 В AC 24 В DC
Номинальная частота 50/60 Гц 50/60 Гц
Рабочий диапазон 187–255 В 90–135 В 18–30 В
Номинальный ток 165–385 мА 440–660 мА 945–1540 мА



Загрузки

Описание Тип Размер
Quick Guide PA(X)10/ PA(X)20 PDF 1,3 MB  DOWNLOAD
MANUAL PA(X) 10../ PA(X) 20.. PDF 3,4 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 5,7 MB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 710 KB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 950 KB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 620 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • английский
  • немецкий
PDF 54 KB  ЗАГРУЗИТЬ

EC Сертификат соответствия (MED)

  • английский
PDF 30 KB  ЗАГРУЗИТЬ

Сертификат MED

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат UL

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат GL

  • английский
PDF 78 KB  ЗАГРУЗИТЬ

Сертификат EAC

  • английский
PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Информация для заказа корпус красный PA X 20-15
Версия Номинальное напряжение 230 В AC 115 В AC 24 В DC
желтая линза Заказной номер 23372103000 23372153000 23372803000
янтарная линза Заказной номер 23372104000 23372154000 23372804000
красная линза Заказной номер 23372105000 23372155000 23372805000
Информация для заказа корпус серый PA X 20-15
Версия Номинальное напряжение 230 В AC 115 В AC 24 В DC
желтая линза Заказной номер 23372103055 23372153055 23372803055
янтарная линза Заказной номер 23372104055 23372154055 23372804055
красная линза Заказной номер 23372105055 23372155055 23372805055
