Известно множество промышленных применений для сигнальных устройств, связанных с неблагоприятными внешними условиями и высокими требованиями безопасности, делающими необходимыми подачу акустических и световых сигналов. Например, когда сигналы должны быть видны с больших расстояний.
Связь с консультантом

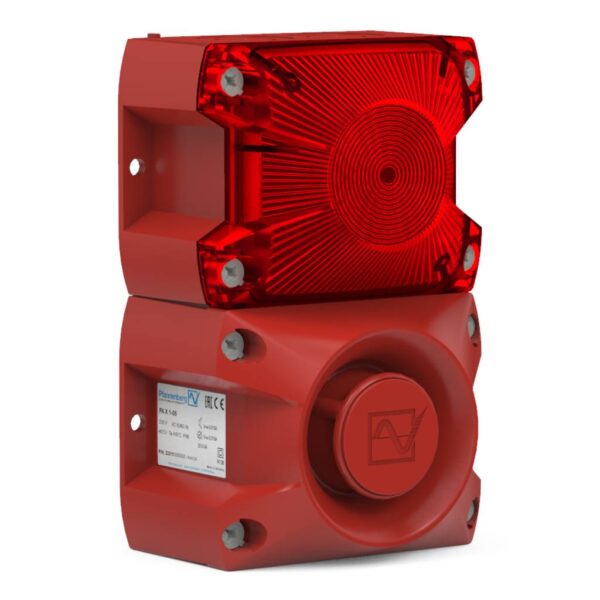

Комбинированные оповещатели PATROL макс. 105 дБ(A) / 5 Дж

PATROL – новое поколение комбинированных оповещателей. Инновации в трех направлениях:

  • безопасность: неправильный монтаж невозможен
  • простота: сокращение времени монтажа
  • экономичность: очень высокая эффективность и хорошая акустическая проницаемость звука значительно сокращают необходимое количество звуковых оповещателей
  • сирена и лампа соединены на фабрике

ВНИМАНИЕ! Расширенная гарантия на серии продукции PATROL и PYRA

10 лет гарантии при покупке продукции у официальных дистрибьюторов ООО «Пфанненберг» и предоставлении счета-фактуры.

Техническая информация

Подробная информация о Pfannenberg 3D

Размер области охраны (A x B x C в метрах)

УКАЖИТЕ ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ

красный

желтый

янтарный

прозрачный

Технические характеристики

Электрические данные PA X 1-05
Номинальное напряжение 230 В AC 115 В AC 24 В DC
Номинальная частота 50/60 Гц 50/60 Гц
Рабочий диапазон 187–255 В 90–135 В 18–30 В
Номинальный ток 65–70 мА 110–130 мА 315–365 мА

Загрузки

Описание Тип Размер
Quick Guide PA(X) 1/ PA(X) 5 PDF 1,6 MB  DOWNLOAD
MANUAL PA(X) 1 PDF 3,0 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 5,4 MB  ЗАГРУЗИТЬ

Чертежи (DWG)

  • немецкий
  • английский
DWG 1,6 MB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 920 KB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 940 KB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 700 KB  ЗАГРУЗИТЬ

поддержка строгания

  • английский
PDF 1,1 MB  ЗАГРУЗИТЬ

Декларация о производительности

  • английский
  • немецкий
PDF 140 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • немецкий
  • английский
PDF 54 KB  ЗАГРУЗИТЬ

EC Сертификат соответствия (MED)

  • английский
PDF 30 KB  ЗАГРУЗИТЬ

Сертификат EN 54

  • английский
PDF 83 KB  ЗАГРУЗИТЬ

Сертификат VdS

  • английский
PDF 530 KB  ЗАГРУЗИТЬ

Сертификат UL

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат GL

  • английский
PDF 78 KB  ЗАГРУЗИТЬ

Сертификат CNBOP

  • английский
PDF 1,9 MB  ЗАГРУЗИТЬ

Сертификат MED

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат EAC

  • английский
PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Детали заказа корпус красный PA X 1-05
Версия Рабочее напряжение 230 В AC 115 В AC 24 В DC
прозрачный линза Заказной номер 23311101000 23311151000 23311801000*
желтая линза Заказной номер 23311103000 23311153000 23311803000
янтарная линза Заказной номер 23311104000 23311154000 23311804000
красная линза Заказной номер 23311105000 23311155000 23311805000*
Детали заказа корпус серый PA X 1-05
Весрсия Рабочее напряжение 230 В AC 115 В AC 24 В DC
прозрачный линза Заказной номер 23311101055 23311151055 23311801055*
желтая линза Заказной номер 23311103055 23311153055 23311803055
оранжевая линза Заказной номер 23311104055 23311154055 23311804055
красная линза Заказной номер 23311105055 23311155055 23311805055*

* с одобрено EN 54-23

Заказные номера для других типов доступны по запросу
