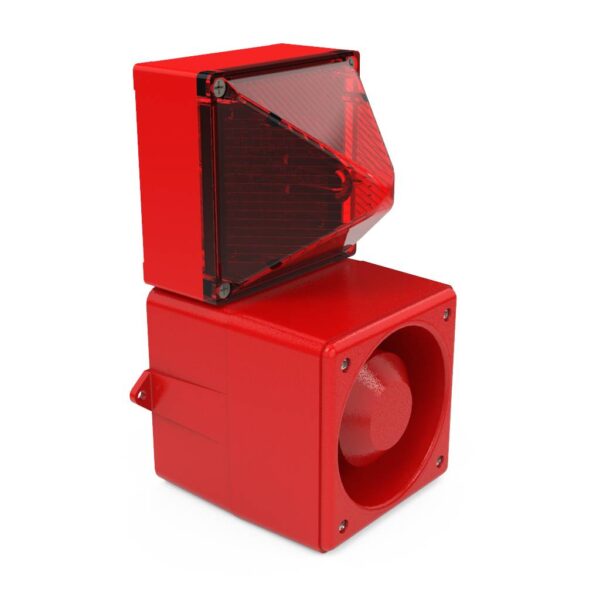

DSF 5 / DSF 10

Известно множество промышленных применений для сигнальных устройств, связанных с неблагоприятными внешними условиями и высокими требованиями безопасности, делающими необходимыми подачу акустических и световых сигналов. Например, когда сигналы должны быть видны с больших расстояний.

Категории: Pfannenberg, Комбинированные светозвуковые устройства.

Связь с консультантом

Звукоизлучатели с проблесковой лампой макс. 108 / макс. 114 дБ(A) / 13 Дж

Мощные звукоизлучатели с проблесковыми лампами

чрезвычайно яркий и громкий 13 Дж, 108 дБ(А) или 114 дБ(А)
высокая надежность и долгий срок службы
31 различный звуковой сигнал
возможность внешнего выбора 4-х тонов (опционально)

Техническая информация

DSF 5 — Объем акустического покрытия (A x B x C в метрах)

80 dB (A)	85 dB (A)	90 dB (A)
23,1 x 27,5 x 23,1	13 x 15,5 x 13	7,3 x 8,7 x 7,3

DSF 10 — Объем акустического покрытия (A x B x C в метрах)

80 dB (A)	85 dB (A)	90 dB (A)
33,4 x 43,7 x 33,4	18,8 x 24,5 x 18,8	10,6 x 13,8 x 10,6

Объем зоны покрытия световой сигнализации (A x B x C в метрах)

	УКАЖИТЕ	ПРЕДУПРЕЖДЕНИЕ	ВНИМАНИЕ
красный	73,8 x 52,7 x 71,6	32,8 x 23,4 x 31,8	16,4 x 11,7 x 15,9
желтый	96,3 x 64,4 x 96,8	42,8 x 28,6 x 43	21,4 x 14,3 x 21,5
зеленый	90 x 64,8 x 87,8	40 x 28,8 x 39	20 x 14,4 x 19,5
янтарный	86,4 x 62,2 x 84,2	38,4 x 27,6 x 37,4	19,2 x 13,8 x 18,7
синий	63,9 x 45,9 x 62,1	28,4 x 20,4 x 27,6	14,2 x 10,2 x 13,8
белый	101,7 x 68,4 x 102,6	45,2 x 30,4 x 45,6	22,6 x 15,2 x 22,8
прозрачный	115,2 x 82,8 x 112,1	51,2 x 36,8 x 49,8	25,6 x 18,4 x 24,9

Технические характеристики

Электрические данные	DSF 5
Рабочее напряжение	230 В AC	115 В AC	24 В DC
Рабочая частота	50/60 Гц	50/60 Гц
Дипазон рабочего напряжения	195–253 В	95–127 В	19–29 В
Номинальное энергопотребление	0,19 А	0,40 А	0,98 А

Электрические данные	DSF 10
Рабочее напряжение	230 В AC	115 В AC	24 В DC
Рабочая частота	50/60 Гц	50/60 Гц
Диапазон рабочего напряжения	195–253 В	95–127 В	19–29 В
Номинальное энергопотребление	0,22 А	0,46 А	1,12 А

Вы можете выбрать линзы следующих цветов: прозрачный, желтый, янтарный, красный, зеленый, синий

Загрузки

Описание	Тип	Размер
Manual DSF 5/10	PDF	1,4 MB	DOWNLOAD

Описание	язык	Тип	Размер	Загрузить
Информация о товаре	русский	PDF	2,4 MB	ЗАГРУЗИТЬ
3D-модель (IGS)	английский	ZIP	730 KB	ЗАГРУЗИТЬ
3D-модель (SAT)	английский	ZIP	590 KB	ЗАГРУЗИТЬ
3D-модель (STEP)	английский	ZIP	580 KB	ЗАГРУЗИТЬ
Сертификат соответствия	немецкий английский	PDF	53 KB	ЗАГРУЗИТЬ
Сертификат EAC	русский	PDF	1,3 MB	ЗАГРУЗИТЬ

Информация о заказе

Информация для заказа		DSF 5
Версия	Рабочее напряжение	230 В AC	115 В AC	24 В DC
Стандартная; красная линза	Заказной номер	23107105000	23107155000	23107805000
TAS (Внешний выбор тона); красная линза	Заказной номер	23107105152	23107155152	23107805152

Информация для заказа		DSF 10
Версия	Рабочее напряжение	230 В AC	115 В AC	24 В DC
Стандартная;красная линза	Заказной номер	23112105000	23112155000	23112805000
TAS (Внешний выбор тона); красная линза	Заказной номер	23112105152	23112155152	23112805152
