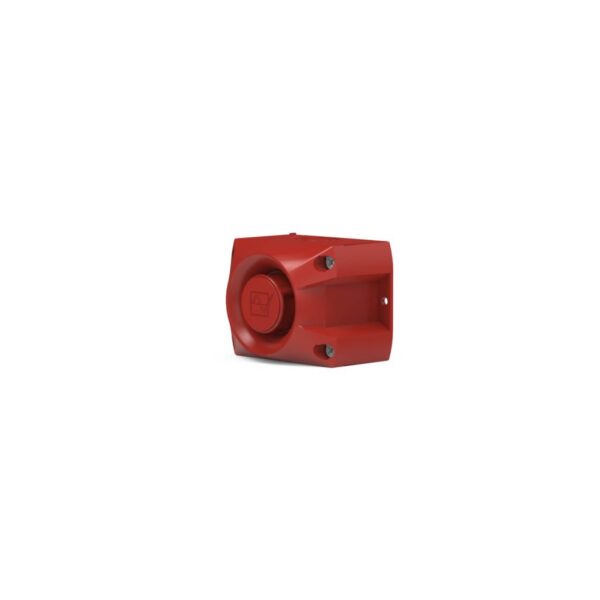

Звукоизлучатели PATROL макс. 105 дБ(A)
  • PATROL – новое поколение звуковых оповещателей. Инновации в трех направлениях:
    • безопасность: неправильный монтаж невозможен
    • простота: сокращение времени монтажа
    • экономичность: очень высокая эффективность и хорошая акустическая проницаемость звука значительно сокращают необходимое количество звуковых оповещателей

Техническая информация

Подробная информация о Pfannenberg 3D

Объем акустического покрытия (A x B x C в метрах)

80 dB (A) 85 dB (A) 90 dB (A)

Технические характеристики

Электрические данные PA 1
Номинальное напряжение 230 В AC 115 В AC 24 В AC 10–57 В DC
Номинальная частота 50/60 Гц 50/60 Гц 50/60 Гц
Рабочий диапазон 195–53 В 95–127 В 18–30 В 10–57 В
Номинальный ток 9–15 мА 8–30 мА 59–120 мА 6–80 мА

Загрузки

Описание Тип Размер
Quick Guide PA(X) 1/ PA(X) 5 PDF 1,6 MB  DOWNLOAD
MANUAL PA(X) 1 PDF 3,0 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 5,4 MB  ЗАГРУЗИТЬ

Чертежи (DWG)

  • немецкий
  • английский
DWG 1,6 MB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 550 KB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 560 KB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 400 KB  ЗАГРУЗИТЬ

Декларация о производительности

  • английский
  • немецкий
PDF 96 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • английский
  • немецкий
PDF 57 KB  ЗАГРУЗИТЬ

EC Сертификат соответствия (MED)

  • английский
PDF 30 KB  ЗАГРУЗИТЬ

Сертификат EN54-3

  • английский
PDF 310 KB  ЗАГРУЗИТЬ

Сертификат VdS

  • английский
PDF 560 KB  ЗАГРУЗИТЬ

Сертификат UL

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат GL

  • английский
PDF 78 KB  ЗАГРУЗИТЬ

Сертификат CNBOP

  • английский
PDF 2,7 MB  ЗАГРУЗИТЬ

Сертификат MED

  • английский
PDF 150 KB  ЗАГРУЗИТЬ

Сертификат EAC

  • английский
PDF 1,3 MB  ЗАГРУЗИТЬ

Информация о заказе

Детали для заказа PA 1
Номинальное напряжение 230 В AC 115 В AC 10–57 В DC
Стандарт, корпус красный Заказной номер 23310100000 23310150000 23310630000
Стандарт, корпус серый Заказной номер 23310100055 23310150055 23310630055
