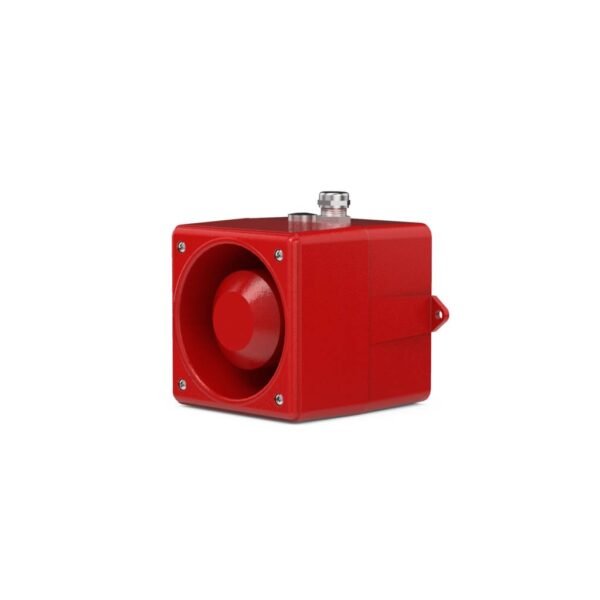

Звукоизлучатели макс. 108 дБ(A) / макс. 114 дБ(A)
  • высокая надежность в жестких условиях промышленного производства
  • оповещение об опасных ситуациях в системах безопасности, например, для безопасности процессов и производств:
    • предупреждение о запуске
    • предупреждение о чрезмерной скорости вращения
    • предупреждение о задержке остановки машины
  • регулярная проверка устройства обеспечена посредством встроенного самоконтроля согласно нормативным требованиям
  • сигнальное устройство может быть встроено в систему безопасности (SIS) до SIL 2

Техническая информация

Технические характеристики

Технические характеристики DS 5-SIL
Номинальное напряжение 95–253 В AC 24 В DC
Номинальная частота 50/60 Гц
Функциональный диапазон 95–253 В 19–29 В
Номинальный ток 40 мА при 230 B 280 мА
Диагностический канал – потребление тока 30 мА при 230 B 20 мА
Диагностический канал – коммутируемая мощность 230 В / 80 мА
Технические характеристики DS 10-SIL
Номинальное напряжение 95–253 В AC 24 В DC
Номинальная частота 50/60 Гц
Функциональный диапазон 95–253 В 19–29 В
Номинальный ток 60 мА при 230 B 420 мА
Диагностический канал – потребление тока 30 мА при 230 B 20 мА
Диагностический канал – коммутируемая мощность 230 В / 80 мА

Загрузки

Описание Тип Размер
Manual DS5/DS10 SIL PDF 2,7 MB  DOWNLOAD
Manual DS5/10 HV SIL PDF 2,4 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 180 KB  ЗАГРУЗИТЬ

Сертификат SIL

  • английский
PDF 360 KB  ЗАГРУЗИТЬ

3D-модель (IGS)

  • английский
ZIP 230 KB  ЗАГРУЗИТЬ

3D-модель (SAT)

  • английский
ZIP 160 KB  ЗАГРУЗИТЬ

3D-модель (STEP)

  • английский
ZIP 150 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • немецкий
  • английский
PDF 73 KB  ЗАГРУЗИТЬ

Информация о заказе

Детали для заказа DS 5-SIL
Версия Номинальное напряжение 95–253 В AC 24 В DC
Стандарт Заказной номер 23106100601 23106800601
TAS (выбор внешнего тона посредством
закрытой функции контроля напряжения
Заказной номер 23106100603 23106800603
Детали для заказа DS 10-SIL
Версия Номинальное напряжение 95–253 В AC 24 В DC
Стандарт Заказной номер 23111100601 23111800601
TAS (выбор внешнего тона посредством
закрытой функции контроля напряжения)
Заказной номер 23111100603 23111800603
