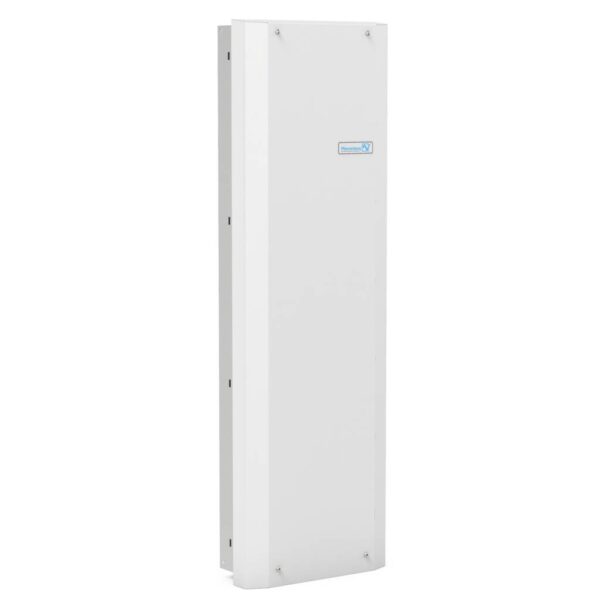

εCOOL Воздушно-водяные теплообменники 5000 Вт
  • прочная стальная крышка, легко окрашиваемая
  • предлагает наивысшую степень безопасности и энергоэффективности
  • совместимость монтажного выреза системы εCOOL, например для воздухо-воздушных теплообменников и охлаждающих устройств
  • простой монтаж частично заглубленной версии PWI с помощью системы «щелк и готово»
  • не требует сервисного обслуживания
  • встроенный термостат и электромагнитный клапан для регулирования температуры
  • встроенный датчик температуры с сигнальным контактом
  • ВОЗМОЖНЫЙ ВАРИАНТ: подключение воды сверху (PWx 6000T)

Техническая информация

Технические характеристики

Данные PWI/PWS 6502
Номинальное напряжение ±10 % 50/60 Гц AC 60 Гц AC
400 В 230 В 115 В
Мощность охлаждения при 400 л/ч W10/A35 5000 Вт
Температура окружающей среды +1 … +70 °C / +34 … +158 °F
Температура воды на входе > +2 … +35 °C / +34 … +95 °F
Степень защиты
согласно EN 60529
IP 55 по отношению к шкафу при использовании
согласно рекомендации производителя

Загрузки

Описание Тип Размер
CE DECLARATION PDF 150 KB  DOWNLOAD
Op. inst. PWx 6502 115V 230V PDF 3,0 MB  DOWNLOAD
Op. inst. PWx 6502T 230V PDF 3,0 MB  DOWNLOAD
Short operat. instruction PDF 1,0 MB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 280 KB  ЗАГРУЗИТЬ

Соединения для воды сверху (PWx6000T)

Пример применения воздушно-водяного теплообменника Pfannenberg с водой из комплекта дополнительного подключения сверху.

  • английский
PDF 4,1 MB  ЗАГРУЗИТЬ

Монтажный вырез PWI (DXF)

  • английский
ZIP 7,0 KB  ЗАГРУЗИТЬ

Монтажный вырез PWS (DXF)

  • английский
ZIP 11 KB  ЗАГРУЗИТЬ

3D-модель PWI (STEP)

  • английский
ZIP 1,6 MB  ЗАГРУЗИТЬ

3D-модель PWS (STEP)

  • английский
ZIP 3,8 MB  ЗАГРУЗИТЬ

Сертификат EAC

  • русский
PDF 220 KB  ЗАГРУЗИТЬ

UL recognized certificate

  • английский
PDF 390 KB  ЗАГРУЗИТЬ

Информация о заказе

Детали для заказа Соединения воды PWI 6502
Номинальное напряжение 400 B 230 B 115 B
Заказной номер дно 12893509055 12893501055 12893504055
Заказной номер верх 12893509155 12893501155
Информация для заказа PWS 6502
Рабочее напряжение 400 В 230 В 115 В
Заказной номер 12883509055 12883501055 12883504055

Заказные номера для других типов доступны по запросу.
