Наши сигнальные колонны поставляются в различных версиях, со светодиодом или лампочкой накаливания, а так же работают в режимах постоянного свечения, мигания или вспышки. Корпус спроектирован под IP 54 или IP 65 для различных видов применения. Конечно же наши колонны сертифицированы согласно UL, ЕАС и CE.
Связь с консультантом

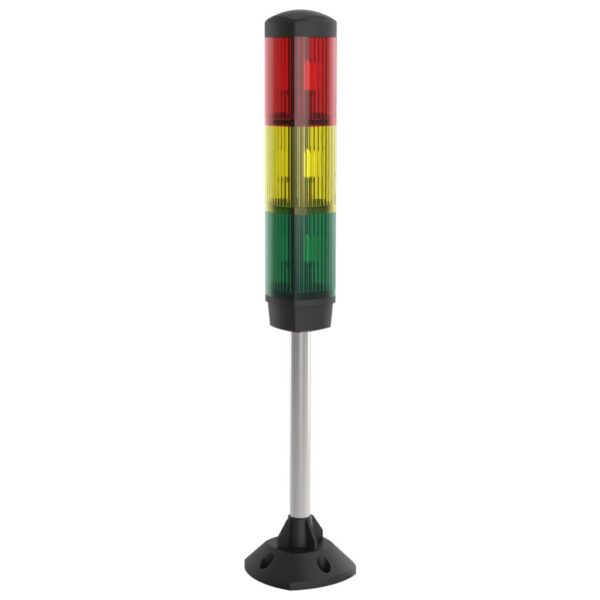

Сигнальная колонна Ø 35 мм
  • модульная конструкция с шестью различными цветными элементами, а также четыре метода монтажа предоставляют возможности для создания различных комбинаций
  • высокая степень защиты
  • свет усиливается за счет внутренних призм ударопрочной, теплостойкой пылезащищенной линзы, и может быть легко идентифицирован со всех сторон
  • продуманная конструкция с диаметром всего 35 мм
  • cигнальная колонна BR 35 – привлекательный выбор для машин и производственных линий
  • для использования в электронном производстве, в лабораториях, в медицине и др.
  • технически и экономически выгодное решение для различных применений
  • зарегистрированный дизайн № 9706583.8, патент на использование № 29716867.3

Технические характеристики

Электрические данные BR 35
Номинальное напряжение 230 В AC 115 В AC 24 В DC 12 В DC
Номинальная частота 50/60 Гц 50/60 Гц
Рабочий диапазон –15 … +10 % –15 … +10 % –15 … +20 % –15 … +20 %
Мощность источника света 3 Вт 3 Вт 4 Вт 4 Вт
Механические данные BR 35
Источник света AC BA9s, 3 Вт
DC BA9s, макс. 4 Вт
Hомер секций макс. 4
Цвет линзы прозрачный, желтый, янтарный, красный, зеленый, синий
Уровень звукового давления 75 дБ (A)
Механические данные BR 35
Источник света AC BA9s, 3 Вт
DC BA9s, макс. 4 Вт
Hомер секций макс. 4
Цвет линзы прозрачный, желтый, янтарный, красный, зеленый, синий
Уровень звукового давления 75 дБ (A)

Дополнительная техническая информация доступна на этой странице в разделе загрузок.

Загрузки

Описание Тип Размер
Manual BR 35 D-E-F-GB PDF 470 KB  DOWNLOAD
Supplement «Unassigned cable PDF 11 KB  DOWNLOAD
Manual BR35-x PM PDF 490 KB  DOWNLOAD
Описание язык Тип Размер Загрузить

Информация о товаре

  • русский
PDF 400 KB  ЗАГРУЗИТЬ

Руководство по эксплуатации звукового модуля

  • английский
PDF 74 KB  ЗАГРУЗИТЬ

Аксессуары

  • английский
PDF 500 KB  ЗАГРУЗИТЬ

Сертификат соответствия

  • немецкий
  • английский
PDF 51 KB  ЗАГРУЗИТЬ



Информация о заказе

Информация для заказа BR 35 монтаж на трубу
Версия Номинальное напряжение 230 В AC 24 В DC
1-ступ. BR 35-1-S Заказной номер 22080101000 22080801000
2-ступ. BR 35-2-S Заказной номер 22080102000 22080802000
3-ступ. BR 35-3-S Заказной номер 22080103000 22080803000
4-ступ. BR 35-4-S Заказной номер 22080104000 22080804000
3-ступ. с фиксированным цветовым порядком: сверху: красный, в середине: желтый, внизу: зеленый Заказной номер 22080100000 22080800000
Информация для заказа BR 35 монтаж на цоколь
Версия Номинальное напряжение 230 В AC 24 В DC
1-ступ. BR 35-1-P Заказной номер 22081101000 22081801000
2-ступ. BR 35-2-P Заказной номер 22081102000 22081802000
3-ступ. BR 35-3-P Заказной номер 22081103000 22081803000
4-ступ. BR 35-4-P Заказной номер 22081104000 22081804000
Информация для заказа BR 35 монтаж на кронштейн
Версия Номинальное напряжение 230 В AC 24 В DC
1-ступ. BR 35-1-T Заказной номер 22082101000 22082801000
2-ступ. BR 35-2-T Заказной номер 22082102000 22082802000
3-ступ. BR 35-3-T Заказной номер 22082103000 22082803000
4-ступ. BR 35-4-T Заказной номер 22082104000 22082804000
Информация для заказа BR 35 монтаж на панель
Версия Номинальное напряжение 230 В AC 24 В DC
1-ступ. BR 35-1-PM Заказной номер 22083101000 22083801000
2-ступ. BR 35-2-PM Заказной номер 22083102000 22083802000
3-ступ. BR 35-3-PM Заказной номер 22083103000 22083803000
4-ступ. BR 35-4-PM Заказной номер 22083104000 22083804000
