Frivent KLG

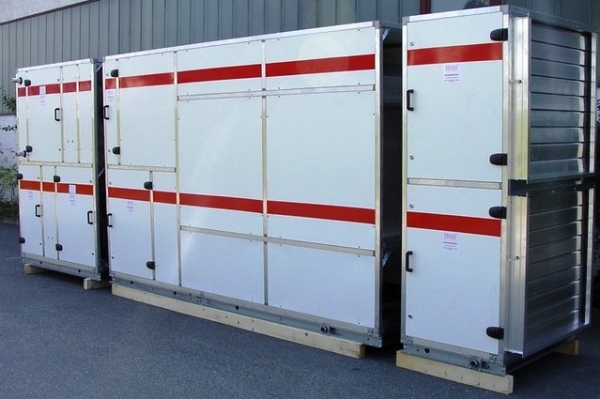

FRIVENT установки модульной конструкции для общеобменной вентиляции, фильтрования, нагрева, увлажнения, осушения, охлаждения и кондиционирования собираются из отдельных компонентов в соответствии с конкретными потребностями.

Конструкция корпуса:
Стандартное исполнение для внутренней установки:
Корпус установки из отдельных компонентов, разборный, с закрытыми оцинкованными рамами из профилированной стали с угловыми соединениями.
Стенки корпуса — двойные, герметичные и плотно установленные, заменяемые и съемные стеновые панели, из оцинкованной с обеих сторон стали, жесткая защелкивающаяся конструкция с канавкой по периметру для долговечного резинового профилированного уплотнения и с проложенной негорючей звуко- и теплоизоляцией по DIN 4102 из минераловатных пластин. Внутренние поверхности абсолютно гладкие. Ревизионные двери с уплотнением, съемные, или с настраиваемыми шарнирами, быстрыми замками и прочными пластиковыми ручками. Внутренние ванны для конденсата с отводом вниз или вбок. Уплотнение между секциями из износостойкой, долговечной самоклеющейся ленты, включая все соединительные детали и необходимые гибкие вставки.
Толщина изоляции 35 мм (стандарт), по выбору 50 мм, при погодостойком исполнении 50 или 100 мм.
Среднее шумоглушение
при толщине изоляции 35 мм 32 Дб(A)
Коэффициент теплопроводности
при толщине изоляции 35 мм 0,81 Вт/м2 K
Другие исполнения:
Двухслойное исполнение, внутренние части из оцинкованной стали, внешние части из оцинкованной стали с напылением и защитной пленкой.
Двухслойное исполнение, внутренние и внешние части из оцинкованной стали с напылением и защитной пленкой.
Двухслойное исполнение, внутренние части из нержавеющей стали № 1.4301, внешние части из оцинкованной стали с напылением и защитной пленкой, для использования в пищевой, фармацевтической или химической промышленности.
Гигиеническое исполнение, по DIN 1946 часть 4, внутренние части из нержавеющей стали № 1.4301, наружные с защитной пленкой, пол установки выполнен как герметичная ванна с отводом, соединения корпуса выполнены герметично.
Встроенные элементы в соответствии с исполнением оцинкованные, оцинкованные с напылением, винты и соединительные детали оцинкованные, или из V2A;
Встроенные элементы, винты и соединительные детали из V2A.
Нижние рамы установки для монтажа установки без цоколя и/или для выравнивания высоты при различной высоте компонентов установки, например, при камере орошения.
Погодостойкое исполнение, для внешней установки, со специальными уплотнениями дверей, швы установки с герметичным долговечным уплотнением, соединения секции расположены внутри, крыша защиты от дождя, погодостойкая решетка.
Крышный цоколь для монтажа установки на кровле и герметичного соединения с покрытием кровли.
Специальные конструкции для особенных применений, особенных размеров, из других материалов, например, из алюминия, по спецификации заказчика.
Секция вентилятора:
с оцинкованным центробежным вентилятором высокой производительности двухстороннего всасывания с лопатками загнутыми вперед или назад, смонтированный на рамах с натяжной шиной двигателя и по выбору на резиновых или пружинных виброизоляторах, с клиноременной передачей с узким ремнем SPA, SPB, SPC по DIN 7753, или с плоским ремнем, шкивы ремня, (настраиваемые шкивы в качестве принадлежностей) натяжитель клинового ремня.
3-х фазный двигатель 400 В, IP 54 односкоростной или с переключаемыми полюсами, для двух или трех скоростей вращения, с защитой обмотки термоконтактами.
До типо-размера KLG 100 возможен привод на валу с регулируемым двигателем с внешним ротором. Исполнение вентилятора без спирального корпуса как комплектной секции с рабочим колесом, двигателем, диффузором и виброизоляторами. Регулирование с помощью частотного преобразователя, в зависимости от напора или расхода воздуха, измерение и индикация расхода воздуха.
До типо-размера KLG 100 вентиляторы могут быть встроены в комплектную приточную установку, свыше этого типо-размера только как отдельная секция вентилятора для комбинирования с другими компонентами.
Специальные исполнения для повышенной безопасности (взрывозащищенное исполнение) или для повышенных температур, повышенной стойкости к коррозии, с регулятором вращения, защитным кожухом ремня и т.п. поставляются по запросу.
Нагреватель:
Сu/Al-исполнение для горячей воды, пара или перегретой воды, также поставляются исполнении из оцинкованной стали. Подключения выведены на одну сторону, с внешней резьбой или фланцами.
Нагреватель встраивается в приточную установку или в отдельные секции нагревателя или фильтра- смесительной камеры.
Электронагреватель:
Оребренные трубчатые нагревательные элементы из жаростойкой стали, для низкой температуры поверхности, все подключения выполнены с клеммами, количество ступеней включения в зависимости от мощности, для 3-х фазного тока 400 В.
Ограничитель и датчик температуры перегрева встроены, исполнение по DIN 57100 часть 420. Блокировку с вентилятором и работу вентилятора после отключения предусмотреть в регулировании.
Охладитель:
Сu/Al-исполнение или из оцинкованной стали для холодной воды или, как испаритель, подключения выведены на одну сторону, с наружной резьбой или фланцами, испаритель с паяными штуцерами.
Каплеуловитель из пластмассы, устойчивая к коррозии ванна для конденсата с отводом.
Многозональная секция:
Для нагрева или нагрева и охлаждения частей потока до различных температур.
Смесительная камера:
Для работы в режиме рециркуляции с 2 или 3 воздушными клапанами, с вращающимся во встречном направлении оцинкованными лопатками, как отдельная смесительная камера или как секция фильтра- смесительной камеры.
Воздушный фильтр:
Встроенный в приточную установку, секцию фильтра- нагревателя, секцию фильтра-нагревателя-охладителя, секцию фильтра-смесительной камеры или отдельную секцию фильтра.
Стандартные карманные фильтры с длиной кармана 360 мм , класса G 4, по выбору имеется фильтр с карманами длиной 120 мм (только G 4) или 650 мм для классов F 5 .. F 9 по выбору
V- образный регенерируемый фильтр G 3
Z- образный фильтр (с картонными рамами) G 3 .. F 5
Рулонный фильтр EU 3 (по запросу)
Электрофильтр поставляется всех возможных производителей и исполнений.
Пустая секция:
Как выравнивающая секция при различных комбинациях установок или для встраивания функциональных элементов.
Секция диффузора:
Для распределения воздушного потока на последующие компоненты при недостаточных расстояниях.
Шумоглушитель:
Кулисный шумоглушитель, встроенный в секцию шумоглушителя для всасывающей и напорной стороны. Наполнение кулис из негорючей минеральной ваты с покрытием стеклотканью или перфорированной оцинкованной сталью.
Воздушные клапаны:
Оцинкованные рамы для универсального расположения внутри или снаружи корпуса, с вращающимся во встречном направлении оцинкованными лопатками. Герметичные воздушные клапаны по DIN 1946/4 с алюминиевыми лопатками и уплотнением.
Гибкие вставки:
Для всасывающей и напорной стороны из ткани с покрытием из ПХВ с фланцами.
Ремонтный выключатель:
Многополюсный выключатель с возможностью блокировки для внутреннего или внешнего монтажа.
Освещение:
Корпус по желанию может быть оснащен внутренним освещением. Овальные светильники 60 Вт, IP 43 или светильниками низкого напряжения 18 Вт.
Смотровое стекло:
Смотровые стекла с одинарным или двойным остеклением, встроенные в ревизионные двери или стеновые панели.
Теплоутилизация:
Для утилизации тепла имеются следующие возможности исполнения:
С промежуточным теплоносителем:
Из двух теплообменников, соединенных закрытым контуром с водно-гликолевой смесью.
Удаляемый и наружный воздух не должны подводиться вместе. Секция вытяжного воздуха с каплеуловителем и ванной для конденсата с отводом.
Как секция встраивается в комбинированную приточно- вытяжную установку, с обвязкой и электрическими подключениями, с регулированием производительности и защитой от обледенения, или как раздельные компоненты для встраивания в воздуховоды наружного и удаляемого воздуха.
Пластинчатый теплоутилизатор:
Теплообменник с перекрещивающимися потоками из алюминевых, стальных или пластиковых пластин, или трубок в зависимости от требования и вредности вытяжного воздуха.
Роторный теплоутилизатор:
Вращающийся теплообменник с ротором из волнообразного алюминия,
Исполнение E — с влагообменом
Исполнение T — без влагообмена

Нижние рамы установки:
для монтажа установки без цоколя, оцинкованные стальные профили по всей длине установки, с необходимыми поперечными балками.
Крышный цоколь:
для установок для внешнго монтажа и соединения с покрытием кровли.
Погодозащитная крыша:
для установок для внешнего монтажа, выступающая со всех сторон , поставляется с необходимыми уплотнительными и соединительными деталями.
Погодостойкая решетка для забора наружного или выпуска удаляемого воздуха при установках для внешнего монтажа.
Всасывающий колпак:
Вертикальный или горизонтальный, с покрытием из оцинкованной сетки, для установок для внешнего монтажа.
Камера орошения:
Корпус из нержавеющей стали 1.4301 или стекловолокнистого армированного полиэстра, ванна для воды, разбрызгиватель из пластмассы с самочистящимися шаровыми дюзами, насос, обвязка, каплеуловитель и направляющие, профили из пластмассы.
Увлажнитель:
Сотовый увлажнитель, обеспыливатель, увлажнитель на сетевом паре, пароувлажнитель по требованию, по выбору парораспределительные трубки встроенные в секцию увлажнителя с ванной для конденсата и отводом, если необходимо с каплеуловителем, смотровым стеклом и освещением.
Секция камеры сгорания:
для прямого нагрева приточного воздуха , со встроенной камерой сгорания и теплообменником отходящих газов, с параллельным байпасом для поддержания оптимальной температуры в камере сгорания и избежания конденсации отходящих газов. Управление со всеми необходимыми контролирующими приборами для температуры и работы вентилятора после отключения, плавное регулирование байпаса, встроено и подключено. Шкаф управления встроенный или отдельный. Дизельная или газовая горелка в комплекте c арматурой и предохранительными устройствами.

Принадлежности:
Регулирование температуры приточного воздуха или в помещении для водяного или электрического нагревателя, или охладителя (водяного теплообменника или испарителя).
Регулирование влажности по необходимости, плавное или 2-х позиционное. С электросхемой, схемой проводки и схемой установки со списком кабелей.
Регулирование числа оборотов:
по необходимости, двигатели с переключаемыми полюсами для 2 или 3 скоростей вращения, ступенчатый переключатель и ступенчатый трансформатор, частотный преобразователь.
Шкафы управления:
по требованию установки для настенного или напольного монтажа, также поставляется как готовый к подключению блок встроенный в вентиляционную установку.
Выносной блок управления:
по необходимости, потайное или накладное исполнение, с передней панелью по желанию заказчика.
Термометр:
для монтажа на воздуховоде.
Наклонный манометр:
для индикации состояния фильтра.
Контактный манометр:
для индикации и сигнализации состояния фильтра.
Компрессорно-конденсаторные блоки:
воздушного или водяного охлаждения, для внутреннего или наружного монтажа, для установок с охлаждением или тепловым насосом.
Водоохлаждающие установки:
воздушного или водяного охлаждения, для внутреннего или наружного монтажа, с осевыми или центробежными вентиляторами. Стандартного или специального исполнения.
