Каталог FRIVENT Compact-Line Optima

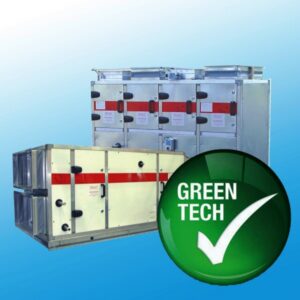

FRIVENT  C-Line Optima -  центральные вентиляционные установки в компактном корпусе для приточно-вытяжной вентиляции, фильтрации, обогрева, охлаждения  и  кондиционирования воздуха,  соответствующие  нормам по VDI6022 и DIN1946, часть6.

Исполнения:

Горизонтальное  или  вертикальное

Описание устройства:

Корпус  установки  для  монтажа  в  помещении, разборный,  с  рамами  из  профилированного алюминия.  Стенки корпуса  из  двухслойных герметичных съемных панелей с обоих сторон из оцинкованной  стали,  с  уплотнением по периметру.  Звуко-и  теплоизоляция  из  негорючих минераловатных   плит. Внутренние поверхности полностью гладкие.  Ревизионные  двери  с шарнирами  с  уплотнением  и  быстрыми замками. Уплотнение  между  модулями установки  из износостойкой  эластичной  уплотнительной ленты. Подключения  воздуховодов  с  помощью гибких вставок.  Внутренняя поверхность идеально  гладкая  и  легко чистится. Быстрый  крепеж,  легкий  доступ  для чистки и обслуживания.

Толщина  изоляции -- -- -- -- -- -- -- 35  мм

Среднее  шумопоглощение  при  толщине изоляции 30  мм -- -- -- -- - 32  Дб(A)

Теплопроводность (коэффициент)  при  толщине изоляции 30 мм --  0,81 Вт/м2 K.

Опция:

Стенки  корпуса  снаружи и  внутри оцинкованы и покрыты по RAL 9010.

Толщина  изоляции -- -- -- -- -- -- -- 50  мм

Среднее  шумопоглощение  при  толщине изоляции 30  мм -- -- -- -- - 41  Дб(A)

Теплопроводность (коэффициент)  при  толщине изоляции 30 мм --  0,57 Вт/м2 K.

Вентиляторы:

Высокопроизводительные  центробежные вентиляторы  для  высокой  эффективности  с загнутыми  назад лопастями, со свободновращающимся  рабочим колесом, статически  и  динамически  сбалансированным по DIN1940,  качество  балансировки G 6.3  в  двух плоскостях;  прямой  привод  с электронным коммутируемым внешним  ротором  с интегрированной  силовой  электроникой;  ЕС-вентиляторы  выгодно отличаются дополнительной защитой  от перегрева электроники  и двигателей  вентиляторов,  а также защитой от блокировки  ротора,  потери  фазы и резких  скачков  напряжения, обеспечивая бесперебойную  работу,   как в неблагоприятных условиях  окружающей  среды,  так  и при  сбоях электропитания. EC-вентиляторы в силу разгруженности подшипниковых узлов по осевым и радиальным  усилиям,  а также  благодаря встроенной защите  по электропитанию обладают высоким  моторесурсом, составляющим  более 80000 часов; вентиляторы можно  коммутировать  с Modbus, таким  образом,  упростив дистанционный контроль  над  эксплуатационными параметрами вентиляторов. Встроенный PID-регулятор  позволяет,  наряду с пропорциональным управлением, устанавливать скорость  реагирования  двигателя  на изменение управляющего сигнала.

Теплоутилизатор:

Высокоэффективный  противоточный пластинчатый  теплообменник  из  алюминия  с КПД до 90%, со стойкой к коррозии алюминиевой ванной  для конденсата.  Разделение  встречных воздушных потоков во избежание их смешивания. Встроенный  байпас  для  полноценного использования свободного и ночного охлаждения.

Нагреватель:

Нагреватель  для  подогрева  приточного  воздуха, если при очень низких наружных температурах, утилизации тепла недостаточно для поддержания заданной  температуры  приточного  воздуха. Водяной  нагреватель  в медно-алюминиевом исполнении  с  подключением теплоносителя справа или слева.

Электронагреватель (опция):

Предварительный  электронагреватель  для предотвращения  обмерзания  противоточного рекуператора, наружный  воздух  нагревается предварительно при низких температурах до -2°С. Электрический  догреватель, нагревательный элемент  из  огнеупорной  стали,  для  низкой температуры  поверхности, все  соединения на клеммах,  количество  групп  на  переключение мощности при переменном токе 400 В. Стандартный карманный фильтр  с длиной кармана 360 мм, фильтр класса F5 для наружного воздуха, G4  для вытяжного воздуха. Фильтры класса F7…F9 по запросу.

Воздушные клапаны:

Алюминиевые  клапаны, расположенные  снаружи установки,  с  пустотелыми  алюминиевыми лопатками.

Гибкие вставки:

Для  подключения  напорных  и  всасывающих воздуховодов,  изготовлены  из  покрытой  ПХВ-ткани с фланцами S20.

Регулирование температуры:

Регулирование  температуры  приточного  воздуха или  температуры  в  помещении  с ограничением минимальной температуры  притока, переключатель числа  оборотов  встроено  и подключено в шкафу управления.
