Каталог FRIVENT Compact Line

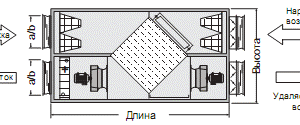

Приточно-вытяжные установки FRIVENT Compact-Line

В компактном модульном исполнении для общеобменной вентиляции, фильтрования, нагрева, увлажнения, осушения, охлаждения и кондиционирования воздуха.

Конструкция корпуса:

Корпус установки для монтажа в помещении, разборный, с рамами из профилированного алюминия. Стенки корпуса из двухслойных герметичных съемных панелей с обоих сторон из оцинкованной стали, с уплотнением по периметру. Звуко- и теплоизоляция из негорючих минераловатных плит. Внутренние поверхности полностью гладкие. Ревизионные двери с шарнирами с уплотнением и быстрыми замками. Ванны для конденсата расположены внутри с выводом вниз. Уплотнение между модулями установки из износостойкой эластичной уплотнительной ленты. Подключения воздуховодов с помощью гибких вставок. Толщина изоляции 35 мм

Среднее шумопоглощение:

При толщине изоляции 30 мм - 32 Дб(A)

Теплопроводность  (коэффициент):

При толщине изоляции 30 мм - 0,81 Вт/м2 K.

Вентиляторы:

Экономичные высокоэффективные центробежные вентиляторы с рабочим колесом без спирального корпуса с приводом на  валу. Весь блок вентилятора с рабочим колесом, двигателем и всасывающим диффузором установлен на виброизоляторах. До типо-размера Compact-Line 2000 стандартный вентилятор с регулируемым двигателем с внешним ротором. Изменение числа оборотов и настройка производительности с помощью переключателя ступеней и ступенчатого трансформатора. Защита двигателя термоконтактами. Начиная с типоразмера Compact-Line 2000 стандартный вентилятор с одноступенчатым трехфазным двигателем. Изменение числа оборотов и настройка производительности с помощью частотного преобразователя. Защита двигателя термоконтактами. Необходимую мощность двигателя можно подобрать по характеристикам вентилятора. Для высокого сопротивления сети необходим следующий типоразмер вентилятора. Все двигатели с защитой обмотки термоконтактами.

Воздухонагреватель:

Водяной калорифер  в медно-алюминиевом исполнении с выведенными на одну сторону подключениями, по выбору слева или справа.

Электронагреватель:

Оребренные нагревательные элементы из жаростойкой стали, для низкой температуры поверхности, все подключения выполнены с помощью клемм, количество групп в зависимости от мощности для трехфазного тока 400 В. Ограничитель температуры и контроль перегрева встроены, исполнение по DIN 57100, часть 420. Можно предусмотреть в регулировании блокировку вентилятора и работу вентилятора после отключения.

Воздухоохладитель:

Медно-алюминиевое исполнение для холодной воды или испаритель, подключения выведены на одну сторону с внешней резьбой, испаритель с соединениями под пайку. Каплеуловитель из пластика, ванна для конденсата с выводом вниз.

Воздушный фильтр:

Стандартный карманный фильтр с длиной камана 360 мм, класс фильтрации G4. Исполнение с длинной кармана 650 мм, для классов фильтрации F5 .. F9 по запросу.

Воздушные клапаны:

Алюминиевые, расположены снаружи установки, с пустотелыми алюминиевыми лопатками.

Гибкие вставки:

Для подключения напорных и всасывающих воздуховодов, изготовлены из покрытой ПХВ ткани с фланцами S20.

Утилизация тепла:

Пластинчатый теплоутилизатор: теплообменник из алюминия с интегрированным байпасом и ванной для конденсата. С промежуточным теплоносителем: из двух оребренных теплообменников соединенных закрытым контуром с водно-гликолевой смесью. Теплообменник в вытяжном воздухе с каплеуловителем и ванной для конденсата. Встраивается в качестве комплектного модуля приточно-вытяжной установки, включая обвязку трубами, электрические подключения, регулирование мощности и защиту от обледенения. Вращающийся теплоутилизатор: теплообменник с ротором из волнообразного алюминия. Исполнение Е - с передачей влаги, исполнение Т - без передачи влаги.

Ремонтный выключатель:

Многополюсный выключатель с возможностью блокировки, смонтированный на корпусе и подключенный или поставляющийся отдельно.

Регулирование температуры и шкаф управления:

Регулирование температуры приточного воздуха или температуры в помещении с ограничением минимальной температуры притока, переключатель числа оборотов, частотный преобразователь, встроенный и подключенный в шкафу управления. Шкаф управления отдельно или смонтированный на корпусе установки и подключенный.

Выносной блок управления.
